New EU Carrier Patent
 1267095





Update:2009/5/19

     1-stage    2-stage    3-stage
 AT-FL Series

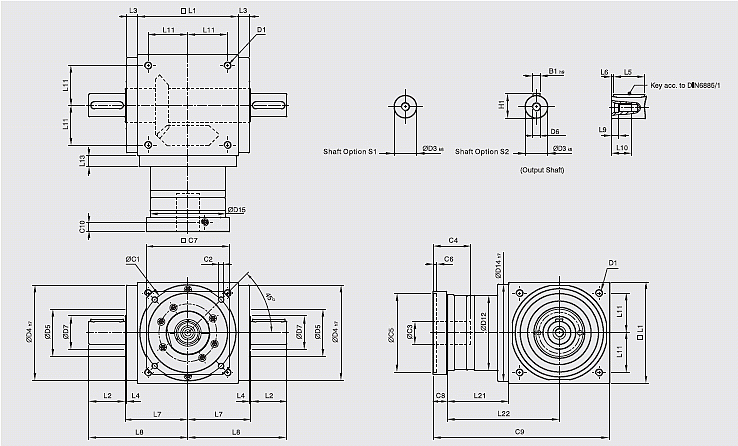

 1-stage( Ratio i = 1 ~ 5 )

AT-C-S1
  AT065FL AT075FL AT090FL AT110FL AT140FL AT170FL AT210FL AT240FL AT280FL
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D12 62 72 86 106 104 128 160 180 200
D14 h7 63 73 88 108 135 165 205 235 275
D15 62.9 72.9 87 107 105 127 158 178 198
L1 65 75 90 110 140 170 210 240 280
L2 19.5 30 35 40 50 60 75 85 110
L3 13 14.5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4.5 4.8 4.8 7.2 10 12 12 12 15
L10 10 12.5 12.5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L13 13 15 15 15 15 15 20 25 25
L21 49 60.5 63 69.5 85.5 95 130 144.5 135
L22 81.5 98 108 124.5 155.5 180 235 264.5 275
C1 3 46 70 100 100 130 165 215 215 235
C2 3 M4 M5 M6 M6 M8 M10 M12 M12 M12
C3 3 ≤11 / ≤12 ≤14 / ≤15.875 / ≤16 ≤19 ≤24 ≤32 ≤38 ≤42 ≤48 ≤55
C4 3 30 34 40 40 50 60 85 85 116
C5 3G6 30 50 80 80 110 130 180 180 200
C6 3 3.5 8 4 4 5 6 6 6 6
C7 3 42 60 90 90 115 142 190 190 220
C8 3 19.5 19 17 17 19.5 22.5 29 29 63
C9 3 133.5 154.5 170 196.5 245 287.5 369 413.5 478
C10 3 13.25 13.5 10.75 10.75 13 15 20.75 20.75 53.5
B1 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20.5 24.5 35 43 53.5 59 64

3. C1~C10 are motor specific dimensions (metric std shown).

Top

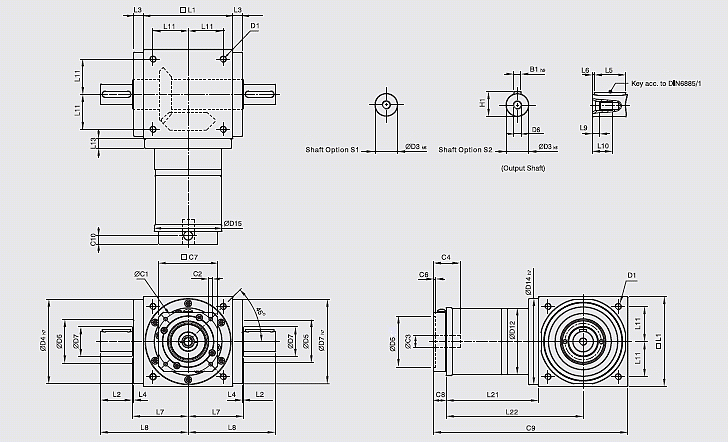

2-stage( Ratio i = 7 ~ 50 )

AT-FL-S2
  AT065FL AT075FL AT090FL AT110FL AT140FL AT170FL AT210FL AT240FL AT280FL
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D12 62 72 86 106 104 128 160 180 200
D14 h7 63 73 88 108 135 165 205 235 275
D15 62.9 72.9 87 107 106 127 158 178 198
L1 65 75 90 110 140 170 210 240 280
L2 19.5 30 35 40 50 60 75 85 110
L3 13 14.5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4.5 4.8 4.8 7.2 10 12 12 12 15
L10 10 12.5 12.5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L13 13 15 15 15 15 15 20 25 25
L21 75 84.5 99 122 144.5 157.5 206.5 239 248
L22 107.5 122 144 177 214.5 242.5 311.5 359 388
C1 4 46 46 70 100 100 100 130 165 165
C2 4 M4 M4 M5 M6 M6 M6 M8 M10 M10
C3 4 ≤12 ≤12 ≤16 ≤24 ≤24 ≤24 ≤32 ≤38 ≤38
C4 4 30 30 34 40 40 40 50 60 60
C5 4G6 30 30 50 80 80 80 110 130 130
C6 4 3.5 3.5 8 4 4 4 5 6 6
C7 4 42 42 60 92 92 92 115 142 142
C8 4 21.5 21.5 21.5 20 20 20 24 31 31
C9 4 161.5 181 210.5 252 304.5 347.5 440.5 510 559
C10 4 14.5 14.5 15.5 13 13 13 16 21 21
B1 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20.5 24.5 35 43 53.5 59 64

4. C1~C10 are motor specific dimensions (metric std shown).

Top

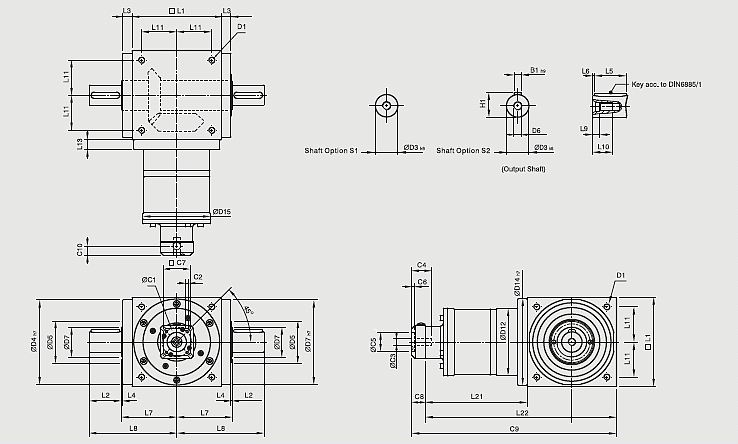

3-stage( Ratio i = 75 ~ 500 )

AT-FL-S3
  AT110FL AT140FL AT170FL AT210FL AT240FL AT280FL
D1 M8 M10 M12 M16 M16 M16
D3 k6 22 32 40 50 55 60
D4 h7 108 135 165 205 235 275
D5 53 68 83 104 124 144
D6 M8 M12 M16 M16 M16 M20
D7 33 47 55 75 85 110
D12 106 104 128 160 180 200
D14 h7 108 135 165 205 235 275
D15 107 106 127 158 178 198
L1 110 140 170 210 240 280
L2 40 50 60 75 85 110
L3 15 15 15 20 25 25
L4 2 2 2 2 2 2
L5 32 45 50 70 80 100
L6 4 2.5 5 2.5 2.5 5
L7 72 87 102 127 147 167
L8 112 137 162 202 232 277
L9 7.2 10 12 12 12 15
L10 19 28 36 36 36 42
L11 44 55 67 85 95 110
L13 15 15 15 20 25 25
L21 136.5 159.5 183.5 226 269 278
L22 191.5 229.5 268.5 331 389 418
C1 5 46 46 70 70 100 100
C2 5 M4 M4 M5 M5 M6 M6
C3 5 ≤12 ≤12 ≤16 ≤16 ≤24 ≤24
C4 5 30 30 34 34 40 40
C5 5G6 30 30 50 50 80 80
C6 5 3.5 3.5 8 8 4 4
C7 5 42 42 60 60 92 92
C8 5 21.5 21.5 21.5 21.5 20 20
C9 5 268 321 375 457.5 529 578
C10 5 14.5 14.5 15.5 15.5 13 13
B2 h9 6 10 12 14 16 18
H1 24.5 35 43 53.5 59 64

5. C1~C10 are motor specific dimensions (metric std shown).

Top
